MC内蔵型搬送装置 E-Loader／GE30V

特徴

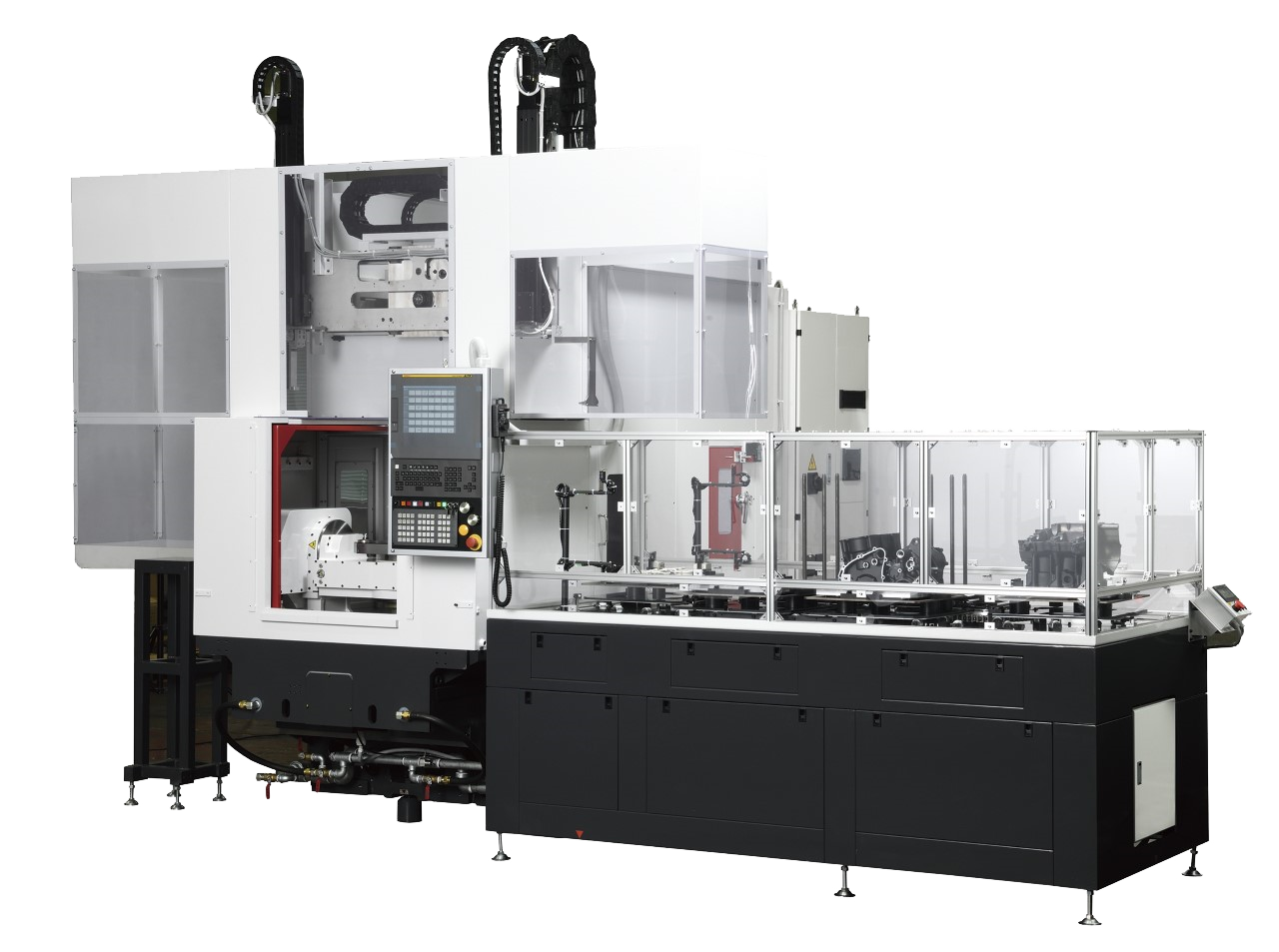

GE30V E-Loader特徴
  • E-Loaderは MC内で完結する自動搬送システムです。
  • ワーク重量50kgまで対応
  • 上下リフトサーボ仕様で位置決め可能
  • より見やすく操作しやすい15インチタッチパネル
    （31iB Plus NC）採用
  • 大型箱物ワークに対応
  • 自動搬送を、より手軽に、身近に

他にも追加されたGE30V新オプション

◎標準主軸モータ仕様に加えて、出力向上主軸モータ仕様を選択可能
◎X軸/Y軸ストローク延長　標準st600mmに加え、
　オプション仕様st800mmを追加（E-Loader仕様はX600/Y800）

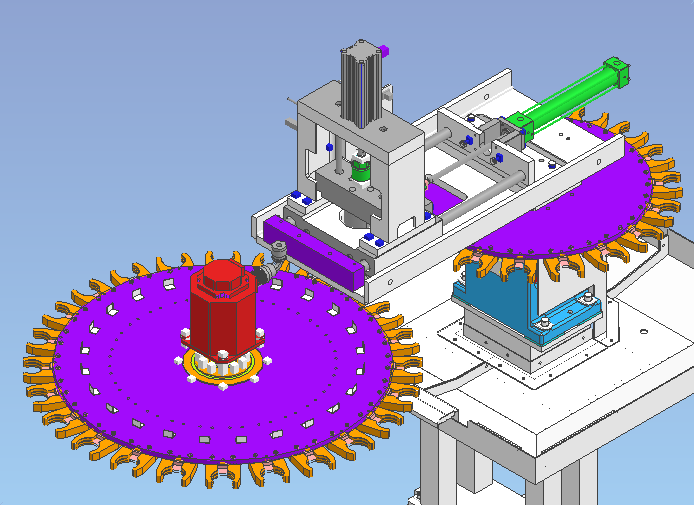

◎多本数工具対応　標準24（BT30）/20(BT40)マガジンに
　サブマガジン追加で最大40(BT30)/36(BT40)本に増設可能

機構


◎ MCのX軸により搬送ハンドが移動します。
◎ X軸の移動ストロークと、ラック＆ピニオンギアにより、機外への移動を可能にしました。

簡単操作

MCから楽々単動操作
その場であらゆる操作が可能です

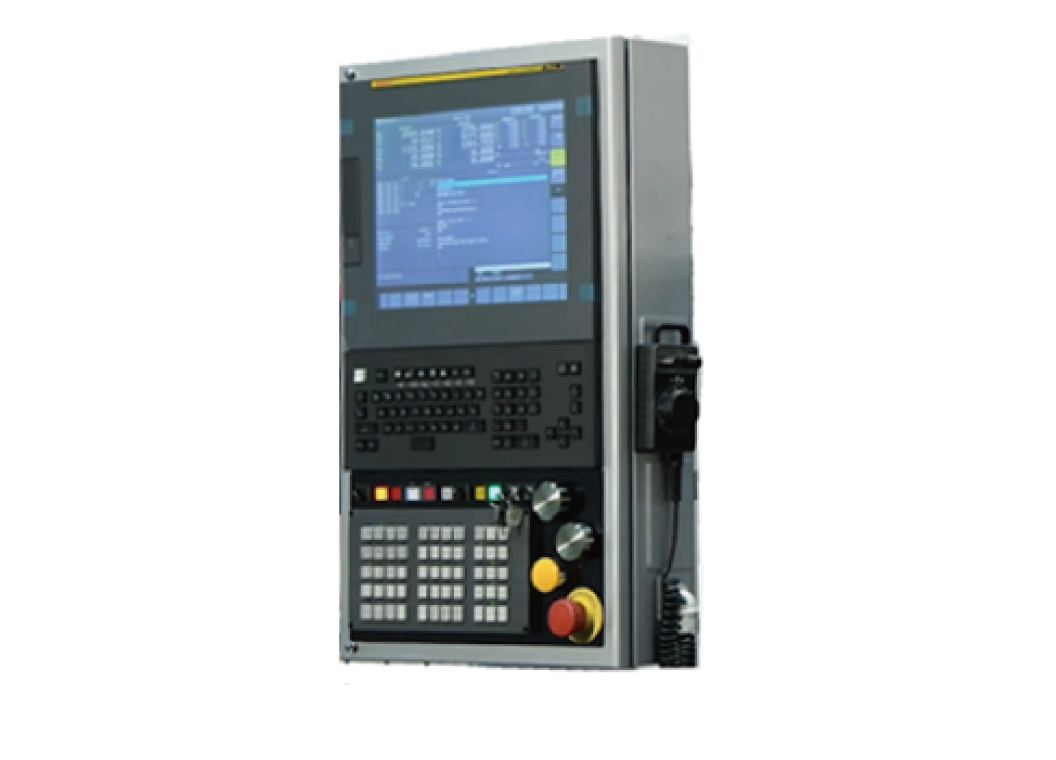

より見やすく操作しやすい15インチタッチパネル
(31iB Plus NC)採用
・タッチパネルで操作選択
・メッセージも操作ボタンも画面に表示で、確認容易

事例紹介詳しくは営業まで。

ライン構成例：
GE30V E-Loader ＋ パレットストッカ

E-Loader + パレットストッカシステムで無人運転
