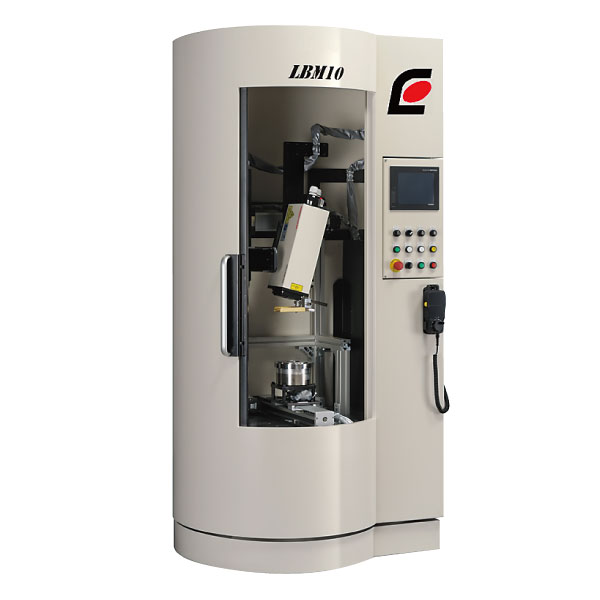

レーザー加工汎用機 LBM10

これからのレーザー熱加工時代を支えるベースマシン
従来の熱加工を劇的に変えるレーザー加工機がLBM10です。
レーザー加工に必要不可欠な機能を兼ね備えた汎用機をご提案します。

特徴

  • 高速・高精度
  • 設置が容易なコンパクトボディ(W:1110m×D:1040mm×H:2250mm)
  • 簡単でわかりやすい操作画面
  • 各種レーザー発振器に対応可能

基本仕様

移動量 X軸移動量 250mm
Y軸移動量 250mm
Z軸移動量 250mm
送り速度 加工送り速度 20,000mm/min
作業重量 最大積載量 40kg
回転テーブル
(オプション)
作業面の大きさ φ150mm
最大積載量 30kg
高さ 815mm
搭載可能レーザー 半導体レーザー 、ファイバーレーザーなど各種レーザーを搭載可能です。
お問合せください。

操作画面

独自の画面開発で使い易い操作性を追及
加工プログラムは位置決めポイントを決めて簡単登録

5つのカテゴリーから選んで操作

pic_09生産する
・プログラム機種選択・起動条件確認

管理する
・生産数・品質チェック・消耗部品管理

操作する
・ユニット操作・レーザー操作

保守する
・アラーム確認・I/Oモニタ

設定する
・プログラム編集・パラメータ設定

機械主要寸法図

pic_11
